Messingniederdruck Maschine des Druckguss-Prozess-LPDC

Produkt-Beschreibung

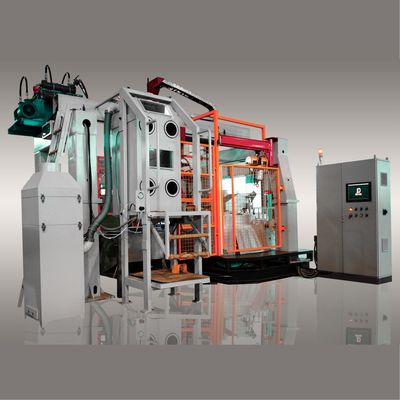

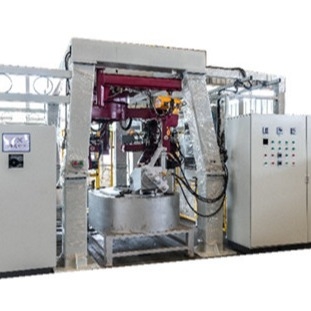

Messing-Würfel-Gießanlage-/des Niederdruck-Druckguss-Prozess-LPDC Maschine

In werfendem Prozess des Niederdruckes flüssiges wird Metall direkt von der Holding oder vom werfenden Ofen in die Würfel und in die Sandform von unterhalb, mit niedriger Turbulenz und einem absolut kontrollierten gefüllten werfenden Prozess gefüllt.

Niederdruck sterben Gießanlagen für Messing für das Casting von gesundheitlichen Installations-, Hahn-, Wasserzähler- oder Ventilkörpern.

Um die verschiedenen Kapazitätsanforderungen zu erfüllen, können eine vollständige Auswahl von Maschinen mit ein oder zwei Manipulatoren und eine, zwei oder drei Aufbruchrohre geliefert werden. Wir liefern die Maschinen mit frei programmierbarer Siemens-Steuerung.

1. Manuelle Einstellung der Kerne

2. Automatische Entleerung des Castings

3. Automatisches Casting mit computergesteuerter Druck-maler Kurve

4. Das Abkühlen und das Beschichten in blackwash Bad

5. Unterschiedlich Druckgüsse werden ausgerüstet mit sperated Zufuhren, Graphitbädern und Manipulatoren.

6. Schmelzende Rate des großen Ofens, Kapazität ist bis zu 520KG/Hr, zufriedenstellt 2 Manipulatoren, die zusammenarbeiten.

7. Drived durch Servomotor, mit hohem präzisiert, Stall und Leistungsfähigkeits-Leistung.

Steuerung

Schaltschrank mit frei programmierbarer PC-Steuerung der Maschine durch industriellen PC Beckhoff und Touch Screen für Rechneroperation, wechselweise Siemens S7, Mitsubishi oder Allen Bradley. Der Druckaufbau kann einzeln programmiert werden und gemerkt werden. Die werfende Geschwindigkeit hängt vom Druck ab und wird entsprechend der Geometrie der Castings programmiert und reguliert. Auf den Touch Screen Fehlermeldungen sowie der wichtigen Produktion werden Daten gezeigt.

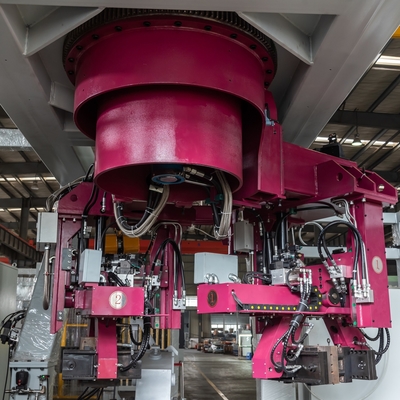

Manipulator

Der neue Manipulator steht heraus für ein neues leitendes System mit Hochleistungsrollenbahnnetz. Die Manipulatorbewegungen werden durch Hydrozylinder betätigt. Der schließende Anschlag des Würfels ist kN 10. Maximal sterben Maß 500x40.

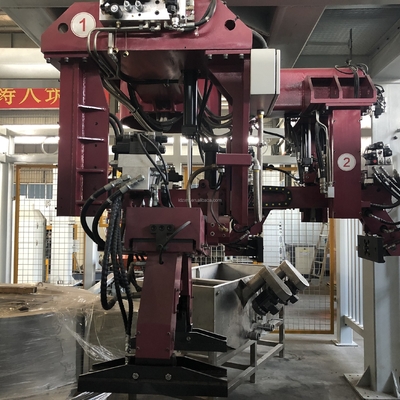

1,1 zwei Manipulatoren unabhängig betrieben; 1,2 können Betriebsparameter unabhängig redigiert werden;

1,3 funktionieren zwei Manipulatoren entweder gleichzeitig; oder sterben gesetzte Änderungen eine der andere Satz unter Wartung.

Werkstückabbau

Automatischer werfender Abbau, der vom Würfel ausstößt und auf einen Schiebetisch des Edelstahls fällt. Der Schiebetisch verschiebt die Castings auf die Rückseite der Maschine. Als Alternative zum Abbautabelle kann ein Greifer auf einem Roboter für die genaue Positionierung angeboten werden.

VORTEILE

1. Wirtschaftliche Produktion

Hohlraum 1.1.Multiple stirbt

schmelzender Verlust 1.2.Reduced

1.3.Increased erbringen (weniger verteilendes Material)

Operation 1.4.One-man

Einsparungen 1.5.Cost in den folgenden Herstellungsstufen

reibender Roboterniederdruck 1.6.For Druckguß ist ein Muss

2. Humanisierung des Arbeitsplatzes

Entwurf 2.1.Ergonomic des Arbeitsplatzes

2.2.Minimizing des Rauches, der Hitze, der Geräusche und der Gefahr von Unfällen

3. Castings der hohen Qualität und Hochpräzisionswiederholbarkeit

• Automatisiertes Casting
• Oxideinbeziehungen im Casting werden verhindert, indem man Metall aus der Schmelze heraus durch das Aufbruchrohr einzieht

Video: https://www.youtube.com/watch?v=whYkgnMNCFw
