Produktdetails:
|
|
| Herkunftsort: | China (Festland) |
|---|---|
| Markenname: | DZ |
| Zertifizierung: | CE ISO |
| Modellnummer: | NC-62 |
|
Zahlung und Versand AGB:
|
|
| Min Bestellmenge: | 1set |
| Preis: | Negotiable |
| Verpackung Informationen: | Holz |
| Lieferzeit: | 30 arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100set/sets pro Monat |
|
Detailinformationen |
|||
| MASSE (L*W*H): | 3000*3100*2900mm | Maschinenenergie: | 16.5KW |
|---|---|---|---|
| Nennspannung: | 380V | Max. Diameter des Polierrades: | 600mm |
| Min. Diameter des Polierrades: | 400mm | X-Achsenreise (Millimeter): | 1200 |
| Y-Achsenreise (Millimeter): | 1100 | Z-Achsenreise (Millimeter): | 700 |
| U-Achsenreise (Millimeter): | ±90° | V-Achsenreise (Millimeter): | ±360° |
| W-Achsenreise (Millimeter): | ±360° | Name: | Roboterpoliermaschine |
Produkt-Beschreibung

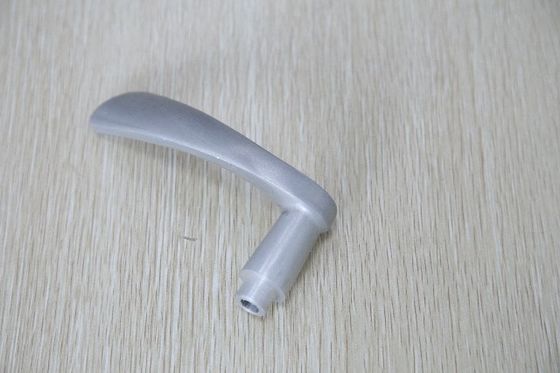

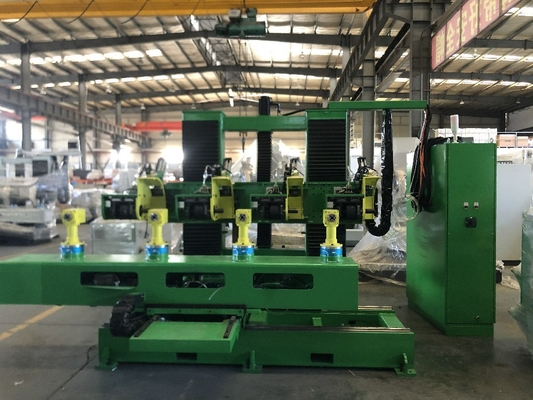

Automatische Poliermaschine der vollen digitalen Steuerung für Polierverschlüsse/Türgriffe
• Bewegungs-Kontrollsystem Promax Italien für die Verarbeitungsfunktionen der Uniform u. der hohen Qualität
• 6 programmierbare interpolable NC-Äxte
• Je Haupt- polierende Nr. des Motor- 4, 1500 U/min u. 7,5 Kilowatt, Siemens Servo-Deutschland
• 7" LCD-Farbtouch Screen von Teachkasten
• Schwere Maschinen-Grundlagenbasis des Stahls, 250 Millimeter Stärke
• Gang u. Gestell der hohen Präzision mit Dia für X-/Ygetriebe.
• Y-Achse Hauptstruktur geschweißt mit Vierkantrohr u. dem Mildern für Stabilität u. Starrheit. Y
• Z-Achse Hauptstruktur schweißte integral, gute Starrheit, hohe Präzision u. hohe bewegliche Geschwindigkeit.
• W-Achsenganglenkkasten, importiert aus Taiwan.
• Teleskopische Abdeckung von X-/Yachse hergestellt vom Stahl.
• Selbstdruck-Ausgleich
• Automatisches Schmiersystem
• USB-Port, Gedächtnisschlüssel-Schalter usb
• Maschinenlampe für Anzeichen
TECHNISCHE PARAMETER
| Sr. Nein. |
Beschreibung | UOM | Spezifikation |
| 1 | Maschinen-Modell | NC64L | |
| 2 | Tabelle: | ||
| Tabellen-Größe (LxW) | Millimeter | 2740*375 | |
|
Höhe vom Boden (ohne Befestigung)
|
Millimeter | 880 | |
| Spannvorrichtungs-drehende Geschwindigkeit | U/min | 20 | |
| Nr. des Indexierens von Stationen | Nr. | 4 | |
| Stations-Größe/Arbeitsdurchmesser (maximal) | Millimeter | 350 | |
| Tabellen-Art |
Beweglich - Tabelle, die durch die Schraubenstange/-Kugelumlaufspindel sich bewegt. Angetrieben durch Servomotor.
|
||
| Getriebemotor für Tabelle | Servomotor | ||
| Festklemmende Komponenten/Luft-Verbrauch | 2 M3/Hour | ||
| Stations-Drehzahl-Motor | U/min | 1500 | |
| 2 | X-/Y/Z/U/V/Wachse: | ||
| X-Achsenreise | Millimeter | 1000 | |
| Max. Geschwindigkeit x-Achse | m/min | 20 | |
| Y-Achsenreise | Millimeter | 900 | |
| Max. Geschwindigkeit y-Achse | m/min | 20 | |
| Z-Achsenreise | Millimeter | 700 | |
| Max. Geschwindigkeit z-Achse | m/min | 20 | |
| U-Achse | Grad. | ±90° | |
| Max. Geschwindigkeit u-Achse | Grad. /sec | 20 | |
| V-Achse | Grad. | ±360° | |
| Max. Geschwindigkeit V v-Achse | Grad. /sec | 30 | |
| W-Achse | Grad. | ±360° | |
| Max. Geschwindigkeit w-Achse | Grad. /sec | 30 | |
| 3 | Polierende/Polierköpfe: | ||
| Zahl des Kopfes | Nr. | 4 | |
| Hauptspindel-Poliermotor | Kilowatt | 30 (4 Kilowatt jedes Nr. x 7,5) | |
| Zulässige Arbeits-Höhe | Millimeter | 300 | |
| Polierradgröße (Verbrauchsmaterial) | Millimeter | 600*60*15 Millimeter | |
| Poliermittel (Verbrauchsmaterial) | Art | Festes Wachs | |
| Polierverbundgröße (Verbrauchsmaterial) | Millimeter | 450*55*30 Millimeter | |
|
Polierverbundanwendung
|
Automat für die feste Verbindung, die zum Polierrad auf einer regelmäßigen Regelungsbasis einzieht. | ||
| Polierrad (Verbrauchsmaterial) | Machen Sie | CHINA - GEMACHT IN XIAMEN | |
| Poliermittel (Verbrauchsmaterial) | Machen Sie | CHINA - GEMACHT IN XIAMEN | |
| Art des Polierrades | Baumwolle, festes nähendes Rad | ||
| 4 | Selbstdruckausgleich | Ja verfügbar | |
| 5 | Druckluft-Druck | Stange | Stange 6 |
| 6 | Durchmesser der Saugverbindung für Staubabsaugung | Millimeter | 500*500 (2 Verbindungen jede Maschine) |
| 7 | Verbundene Gesamtlast | Kilowatt | 43 |
| 8 | Staub-Kollektor | ||
| 9 | Maschinen-Maß (L×W×H) | Millimeter | 5300*3400*3000 |
| 10 | Gesamtmaschinen-Gewicht | Kilogramm | 8000 |
| 11 | Hauptspindel-polierende Motoren | Kapazität u. machen | 7,5 Kilowatt - SIEMENS-Servomotor (4 Nr.) Modell no - 1FL6096-1AC61-2LB1 |
| 12 | Gang-Motoren und Getriebe für alle Achse | Machen Sie | Italien Rossi |
| 13 | Lager | Machen Sie | NSK JAPAN Rillenkugellager - 6005zz Rillenkugellager - 6007zz Rillenkugellager - 6015zz Rillenkugellager - 6018zz Rillenkugellager - 6204zz Rillenkugellager - 6209zz Eckiges KontaktKugellager - 7004C Unterstützungssitz - FK25-B Unterstützungssitz - FF25-B Zwischenlagenlager - LML16UU Nadellager - KR26 |
| 14 | Pneumatikzylinder | Machen Sie | AirTAC TAIWAN |
| 15 | Schaltanlage | Machen Sie | ABB-SWISS |
| 16 | Druckknöpfe | Machen Sie | ABB-SWISS |
| 17 | Bewegungsprüfer/Kontrollsystem und Servomotor | Machen Sie | PROMAX - Italien |
| 18 | Wurmgangreduzierer | Machen Sie | Italien Rossi |
| 19 | Linearer Schieber und Schraube | Machen Sie | HIWIN - Taiwan |
| 20 | Servo-Antrieb | Machen Sie | PROMAX - Italien |
| 21 | Selbstausgleich | Machen Sie | PROMAX - Italien |
| 22 | Kontaktgeber | Machen Sie | ABB-SWISS |
| 23 | Macht-Gremium | Machen Sie | DELTA - Taiwan |
| 24 | Sicherungs-Halter | Machen Sie | VERTRAUEN |
| 25 | Thermorelais | Machen Sie | ABB-SWISS |
| 26 | Dreifarbige Warnungs-Lampe | Machen Sie | HNTD |
| 27 | Steuertransformator | Machen Sie | TENGNE |
| 28 | Kabel | Machen Sie | CHINA-TAIYANG |
| 29 | Spannungs-Stabilisator | KVA | 60 KVA, Nr. 1 (eingeschlossen im Maschinenpreis) |
| 30 | Befestigungs-Kosten/Greifer-Kosten | Menge. | Einheiten ein Set-4 (eingeschlossen im Maschinenpreis) |
| 31 | Maschinen-Garantie | 1-jährig | |
| 32 | Garantie des Prüfers | 2 Jahre | |
