Produktdetails:
|
|
Herkunftsort: | China (Festland) |
---|---|
Markenname: | DZ |
Zertifizierung: | CE ISO |
Modellnummer: | HZ-450 |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 1 Satz |
Preis: | Negotiable |
Verpackung Informationen: | Wood |
Lieferzeit: | 2 Wochen |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 30 SETS-/PERmonat |
Detailinformationen |
|||
Zustand: | Neue | Garantie: | 1 Jahr |
---|---|---|---|
Größe Max. Die: | Φ450mm | Arbeitsabstand Max. Die: | 450mm |
Max. Die Weight: | 130kg | Abstand Max. Clamping: | ≦250mm |
Hydraulikmotor: | 5Hp, 6 Grad | Hydrostatischer Druck: | 4~6Kpa |
Seitencasting-Winkel: | 0°~90° | Direkter Casting-Winkel: | 0°~110° |
Rührender Motor: | 0.75kw, 6 Grad ×2 | Abkühlender Behälter: | 850KG |
Hydraulikölvolumen: | 163L | Maschinenenergie: | 5.5Kw |
Maschinengewicht: | 1750kg | Maß (LXWXH): | 2250mm×2160mm×1560mm |
Markieren: | automatisch sterben Gießanlage,Messing sterben Gießanlage |
Produkt-Beschreibung

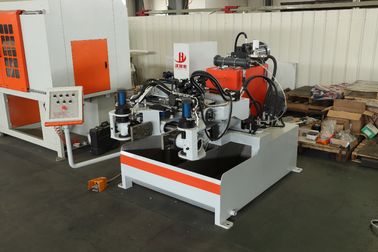

Spezielle Maß ISO der automatisches Gießen-Maschinen-2250mm×2160mm×1560 Millimeter bestätigt
Mechanisches Struktur- und Funktionsprinzip
1) Sockelrahmen
Sockelrahmen befindet sich an der Unterseite der Maschine. Er wurde verwendet, um Wasser- und Graphitpulver, um abzukühlen und Badbeschichtung zu speichern die Würfel. So kann die Maschine für eine lange Zeit funktionieren und zu sterben Temperatur ist unter Steuerung. Linker und rechter Wasserbehälter werden getrennt, die sie einfach zu säubern machen und das Wasser- und Graphitpulver gleichmäßig mischen können. In Betracht der starken Kaustizität des Graphits, wird der Wasserbehälter durch Edelstahlblech geschweißt, um seine nützliche Zeit auszudehnen. Bewegungseffekt ist gut und es gibt keinen toten Winkel.
2) Stützkragbalken
Stützkragbalken besteht Bodenträger, Stützdrehachse, Achsensitz und aus Anpassung des Castingwinkels. Sterben Sie sich zu öffnen und das Schließen, der Fall, Aufstiegfall von zusammenpassenden Gestellen des linken und rechten Modells wird durch den Stützkragbalken abgeschlossen
3) Hydra-Behälter
Hydrauliktank ist zwischen das elektrische Kabinett und die Ölpumpe installiert. Es ist der Antrieb des Teils des hydrostatischen Druckes der ganzen Maschine, die benutzt wird, um Hydrauliköl zurückzufordern und die Hitze abzukühlen, die während der Bewegung der hydraulischen Rohrleitung produziert wird.
4) hydraulische Station und Antriebsbaugruppe
Hydraulische Station und Antriebsbaugruppe werden durch Hydrauliksystem, einschließlich Motor, Ölpumpe, elektromagnetisches Umsteuerventil, elektromagnetisches Strömungsventil, manuellen Druckregler, Rohrleitungsdrosselventil und Ölzylinder kombiniert. Es ist verantwortlich für Ölversorgung, Druckanpassung, Ölrückgewinnung und Aktionen jedes Ölzylinders.
Aufstieg und Fall---sterben Sie sich zu öffnen----sterben Sie zusammenzupassen----Fall----sterben Sie, in Revolution einzutauchen----schieben Sie das saubere sterben hinaus----Rotation und Casting werden eins nach dem anderen durchgeführt
5) Elektrisches Kontrollsystem
Elektrisches Kontrollsystem nimmt hauptsächlich die elektrischen Komponenten der ursprünglichen Schwergängigkeit des Ohm-Drachen Japans Mitsubishi an und umfasst: PLC, Touch Screen, Transformator, gegenwärtiges transformator, Voltmeter, Amperemeter, rotierender Schalter, Notausschalter, Wechselstrom-Kontaktgeber, Hitzerelais, Luftschalter (380V/220V), photoelektrischer Sensor, der Schaltkasten (manuell/automatisch), Rotation, sterben sich zu öffnen und schließende, vorbildliche Reinigung, Fall, Aufstieg und Fall, Fallnotaus. Alle Aktionen werden mit dem Operationskontrollsystem durchgeführt.
6)Linke und rechte Elektromotorversammlung der Bewegung
Linke und rechte Elektromotorversammlung der Bewegung wird an beiden Seiten des hydrozylinders errichtet. Sie besteht aus Elektromotorbewegungslängsachsen, der Edelstahlturbine und trägt Halterunterstützung, Elektromotorsitz, staubgeschützten Flansch und luft-sichere Nuss. Sie mischt das Wasser- und Graphitpulver gleichmäßig, um Absetzung zu verhindern. Sie kann herbeigeführtes Graphitpulver mit Wasser durch Bewegung auch mischen.
7)Link und recht sterben zusammenpassendes Stützgestell
Link und recht sterben zusammenpassendes Stützgestell besteht aus der kupfernen Umhüllung der Klammer, Führungsschiene, lötende Schale, sterben Öltank für sich zu öffnen und schließende, linke und rechte Kasten-, links und rechteÖltanks für sterben zu säubern, nach links und sterben nach rechts Verbindungsgestell. Dieses Teil führt das Anheben, das Zusammenbringen, das Säubern des Würfels und des rotierenden Castings, usw. durch
8)Linke und rechte rotierende Kästen und sterben, Mechanismus zu säubern
Linke und rechte rotierende Kästen und sterben, Mechanismus zu säubern bestehen hauptsächlich Tragen, Gang, Ritzelwelle, hydrozylinder, positiver Halt, auf und ab Wellenblock, Dichtelement, Induktionsblock, Flansch, etc. Sie ist hauptsächlich verantwortlich für stirbt zu säubern; sterben Sie, in Rotation, vorderes Casting einzutauchen, und sterben Sie Ersatz.
Klicken Sie die Verbindung an, um Video anzusehen:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
