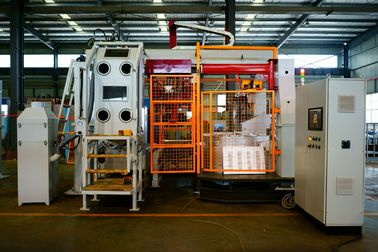

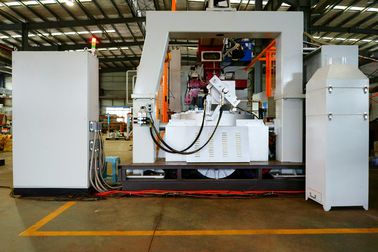

Vollautomatischer Messingdruck stirbt Gießanlage/Aluminiumdruck stirbt Gießanlage

TECHNISCHE PARAMETER

1

GRUNDAUSSTATTUNG

EIN MANIPULATOR

ZWEI MANIPULTORS

1,1

INDUKTION FORNACE

KANAL-INDUKTIONSOFEN

3 INDUKTOREN

3 INDUKTOREN

KAPAZITÄT

1800 KILOGRAMM

1800KG

SCHMELZENDE KAPAZITÄT

350 KG/H

520 KG/H

ENERGIE COSUMPTION

Kilowatt 3*35

Kilowatt 2*80

MACHT CONSUMTION @ TEMEPRATURE 950℃ HALTEN

35KW

35KW

Max.Temp des Ofens

1250℃

1250℃

1,2

MANIPULATOR

1, LINEARES GUILDING

2, DREH

Max. Speed von Manipulatoren

20 Meter/Min.

35°/sek.

1,3

HYDRAULISCHE GESAMTHEIT

SERVOmotor: 1* 7.5KW

SERVOmotor: 2*7.5KW

ÖL

Ethylenglycol

CYLINDRES

Graphit: Sätze 63*100*2
Dreh: Satz 63*215*1
Anheben: Satz 63*250*1
Sterben Sie zu schließen: Satz 50*372*1
Anschlag: Sätze 32*50*2

NOMINALER FUNKTIONS-DRUCK

8MPa

HYDRAULIKÖL-TEMPERATUR

℃ ≤52

1,4

WASSER-VERTEILUNGS-EINHEIT

Kühlwasser für Ofenspulen, Graphitbad und Hydrauliksystem

PH

　7~8.5

Wasser-Druck

3-5 Stange

Wassertemperatur

℃ 20±2

Wasserstrom

≥15L/Min ≤80L/Min

1,5

LUFTDRUCK-EINHEIT

Druckluft für stirbt Säubern, pnematic Ventile, Ofenreinigung, Casting und Sicherheitsventile etc.

Druckluftdruck

0.6Mpa

Druckluftverbrauch

15㎥ /H

1,6

FAHRWERK

SERVOmotor:

1* 7.5KW

1,7

OFEN-ABDECKUNG

1 AUFBRUCH-ROHR-FLANSCH

2 SCHUTZ-ROHRE FÜR THERMOELEMENTE

1 AUFBRUCH-ROHR

1 KERAMISCHE DICHTUNG

1 AUFLADUNGSrohr UND ABDECKUNG FÜR MANUELL SICH ÖFFNEN

1,8

GRAPHITbad

1

1

Temperaturgeregeltes Beschichtungsbad, SS316L-Material

1,9

GASBRENNER

Gasbrenner angebracht an der Ofenabdeckung für Aufbruchrohrheizung und -c$vorheizen.

1,1

STEUERUNG UND NETZVERTEILERSCHRANK

PLC-STEUERUNG

Siemens S7/300

HMI (TOUCH SCREEN)

1

ÄUSSERE MASSE (L*W*H)

1200*500*1800mm

1,12

FERNINSTALLIERTES SYSTEM

PC über Team-Zuschauer und Internet angeschlossen

2

MAIN WAHLEN

EIN MANIPULATOR LD5540-D

ZWEI MANIPULTORS LD5540-S

2,1

STÜCK-ABBAU-EINHEIT

Automatisch Abbaueinheit, ausgerüstet mit einem empfangenden Auto, um die Castings zum Aktenwagen direkt zu transportieren.

1

1

2,2

STRAHLENEN-GERÄT

Kupfernes Pulver, das für das Würfelsäubern startet;

1

1

2,3

FILTER UND SAUGeinheit FÜR WERFENDES VENTIL

Für Zink oxid Staubsog zu Reinigungsofen

2,4

KRAN MIT ELEKTRISCHER HEBEMASCHINE

500 KILOGRAMM

500KG

2,5

PNEUMATISCHE ERÖFFNUNG DES KERNES, DER FENSTER EINFÜGT

Automatisch, öffnend durch einen Pneumatikzylinder; Nach Kerneinstellung manuell schließen ist fertig.

3

ELEKTRISCHE WAHLEN

EIN MANIPULATOR LD5540-D

ZWEI MANIPULTORS LD5540-S

3,1

NOTSTROM-KONTAKTGEBER

1

Mit Notausknöpfen; zum Sicherheitszweck: es gibt automatische verschlossene Türen und komplette Zauneinheit.

3,2

SPEZIELLE KABEL

10 M

4

STERBEN WAHLEN

EIN MANIPULATOR LD5540-D

ZWEI MANIPULTORS LD5540-S

4,1

STERBEN FLANSCHE

4,2

TEMPERATURMESSUNG DER WÜRFEL

Pid-Steuerung

4,3

TEMPERATURMESSUNGS-GRAPHITbad

Pid-Steuerung

4,4

PUMPEN-STROMKREIS FÜR UNUNTERBROCHENE REINIGUNG DES GRAPHITbades

4,5

Max. Die Dimensions

550*400mm

4,6

Max. Die Thickness

2-70mm

4,7

Öffnungshub Max. Die

370mm

4,8

Max. Die Weight

200KG

4,9

Max. Kraft von sterben zu schließen

1500KG

4,1

Max. Kraft des Ejektors

500KG

4,11

Max. sterben Ejektorschlagmann

50mm

5

BRENNGAS-WAHLEN

EIN MANIPULATOR LD5540-D

ZWEI MANIPULTORS LD5540-S

5,1

Propan-Druck

0,5 Stange

5,2

Propanfluß

0,225 m3/h

6

HILFSwahlen

EIN MANIPULATOR LD5540-D

ZWEI MANIPULTORS LD5540-S

6,1

Ausrüstungs-Größe: L*W*H

6500*6000*3400mm

7000*7000*3687mm

6,2

Gesamtgewicht

13T

6,3

Gesamtleistung

125KW

180KW

6,4

Betriebsspannung

380V

380V
