Produktdetails:
|
|
Herkunftsort: | China (Festland) |
---|---|
Markenname: | DZ |
Zertifizierung: | CE ISO |
Modellnummer: | LPDC |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 1 Satz |
Preis: | Negotiable |
Verpackung Informationen: | Wood |
Lieferzeit: | 30 Arbeitstage |
Zahlungsbedingungen: | L / C, T / T, Western Union |
Versorgungsmaterial-Fähigkeit: | 10 Sätze/pro Monat |
Detailinformationen |
|||
Garantie: | 1 Jahr | Conition: | Neue |
---|---|---|---|
Maß (L*W*H):: | 163 L | Gießerei-Maschine: | Ruck-Formteil-Maschinen-Gießanlage |
Maximale Ofen-Temperatur: | 1250℃ | Kühlwassertemperatur: | 20±2℃ |
Markieren: | Aluminium-Druckguss-Maschine,Messingdruck stirbt Gießanlage |
Produkt-Beschreibung

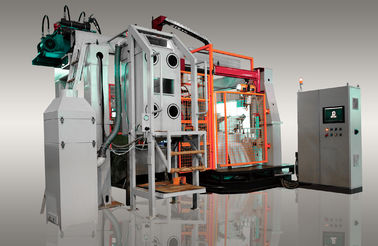

Maschinen-Vertrags-Modularbauweise der hohen Leistungsfähigkeits-LPDC mit dem integrierten Induktions-Schmelzen
1. Der Druck und die Geschwindigkeit während des Gießens können justiert werden, also kann es an allen Arten verschiedene Castings angewendet werden (wie Metallform, Sandförmchen, etc.) und alle Arten Legierungen und Castings aller Größen werfen.
2. Die untere Spritzenfüllung wird angenommen, die flüssige Metallformfüllung ist stabil, kein Spritzenphänomen, kann das betroffene Gas vermeiden und die Abnutzung der Formwand und -kernes, verbessern die qualifizierte Rate des Castings.
3. Castingkristallisation unter Druck, Kompaktbauweise des Castings, klarer Entwurf, glatte Oberfläche, hohe mechanische Eigenschaften, besonders für großes dünnes Wandcasting.
4. Metallnutzung kann bis 90~98% durch das Beseitigen des Fütterungsaufbruchs verbessert werden.
5. Niedrige Arbeitsintensität, gute Arbeitsbedingungen, einfache Ausrüstung, einfach, Mechanisierung und Automatisierung zu erzielen.
6. Casting-Leistungsfähigkeit ist sehr hoch. (85~95%) weil es keinen Aufbruch und Läufer gibt, ist das Tor klein, also können die Materialkosten und die Bearbeitungszeit groß verringert werden.
7. Einfach, Richtungsverfestigung, weniger interne Defekte zu bilden.
8. Weniger Beteiligung des Gases und des Diverses. Die Druckgeschwindigkeit kann geändert werden und die Flüssigkeit wird durch laminare Strömung gefüllt.
9. Sandkern kann verwendet werden.
10. Einfach, Automatisierung zu erzielen, kann multi- Taiwan-Operation, multi- Prozessoperation sein.
11. Sie wird nicht durch die Leistungsfähigkeit des Betreibers beeinflußt.
II: TECHNISCHE PARAMETER |
|||
1 |
GRUNDAUSSTATTUNG |
EIN MANIPULATOR |
ZWEI MANIPULTORS |
1,1 |
INDUKTION FORNACE |
|
|
|
KANAL-INDUKTIONSOFEN |
3 INDUKTOREN |
3 INDUKTOREN |
|
KAPAZITÄT |
1800 KILOGRAMM |
1800KG |
|
SCHMELZENDE KAPAZITÄT |
350 KG/H |
520 KG/H |
|
ENERGIE COSUMPTION |
Kilowatt 3*35 |
Kilowatt 2*80 |
|
MACHT CONSUMTION @ TEMEPRATURE 950℃ HALTEN |
35KW |
35KW |
|
Max.Temp des Ofens |
1250℃ |
1250℃ |
1,2 |
MANIPULATOR |
1, LINEARES GUILDING |
2, DREH |
|
Max. Speed von Manipulatoren |
20 Meter/Min. |
35°/sek. |
1,3 |
HYDRAULISCHE GESAMTHEIT |
SERVOmotor: 1* 7.5KW |
SERVOmotor: 2*7.5KW |
|
ÖL |
Ethylenglycol |
|
|
CYLINDRES |
Graphit: Sätze 63*100*2 |
|
|
NOMINALER FUNKTIONS-DRUCK |
8MPa |
|
|
HYDRAULIKÖL-TEMPERATUR |
℃ ≤52 |
|
1,4 |
WASSER-VERTEILUNGS-EINHEIT |
|
|
|
Kühlwasser für Ofenspulen, Graphitbad und Hydrauliksystem |
|
|
|
PH |
7~8.5 |
|
|
Wasser-Druck |
3-5 Stange |
|
|
Wassertemperatur |
℃ 20±2 |
|
|
Wasserstrom |
≥15L/Min ≤80L/Min |
|
1,5 |
LUFTDRUCK-EINHEIT |
|
|
|
Druckluft für stirbt Säubern, pnematic Ventile, Ofenreinigung, Casting und Sicherheitsventile etc. |
|
|
|
Druckluftdruck |
0.6Mpa |
|
|
Druckluftverbrauch |
15㎥ /H |
|
|
|
|
|
1,6 |
FAHRWERK |
|
|
|
SERVOmotor: |
1* 7.5KW |
|
1,7 |
OFEN-ABDECKUNG |
|
|
|
1 AUFBRUCH-ROHR-FLANSCH |
|
|
|
2 SCHUTZ-ROHRE FÜR THERMOELEMENTE |
|
|
|
1 AUFBRUCH-ROHR |
|
|
|
1 KERAMISCHE DICHTUNG |
|
|
|
1 AUFLADUNGSrohr UND ABDECKUNG FÜR MANUELL SICH ÖFFNEN |
|
|
|
|
|
|
1,8 |
GRAPHITbad |
1 |
1 |
|
Temperaturgeregeltes Beschichtungsbad, SS316L-Material |
||
1,9 |
GASBRENNER |
|
|
|
Gasbrenner angebracht an der Ofenabdeckung für Aufbruchrohrheizung und -c$vorheizen. |
||
1,1 |
STEUERUNG UND NETZVERTEILERSCHRANK |
|
|
|
PLC-STEUERUNG |
Siemens S7/300 |
|
|
HMI (TOUCH SCREEN) |
1 |
|
|
ÄUSSERE MASSE (L*W*H) |
1200*500*1800mm |
|
1,12 |
FERNINSTALLIERTES SYSTEM |
|
|
|
PC über Team-Zuschauer und Internet angeschlossen |
||
2 |
MAIN WAHLEN |
EIN MANIPULATOR LD5540-D |
ZWEI MANIPULTORS LD5540-S |
2,1 |
STÜCK-ABBAU-EINHEIT |
|
|
|
Automatisch Abbaueinheit, ausgerüstet mit einem empfangenden Auto, um die Castings zum Aktenwagen direkt zu transportieren. |
1 |
1 |
2,2 |
STRAHLENEN-GERÄT |
|
|
|
Kupfernes Pulver, das für das Würfelsäubern startet; |
1 |
1 |
2,3 |
FILTER UND SAUGeinheit FÜR WERFENDES VENTIL |
|
|
|
Für Zink oxid Staubsog zu Reinigungsofen |
||
2,4 |
KRAN MIT ELEKTRISCHER HEBEMASCHINE |
500 KILOGRAMM |
500KG |
2,5 |
PNEUMATISCHE ERÖFFNUNG DES KERNES, DER FENSTER EINFÜGT |
|
|
|
Automatisch, öffnend durch einen Pneumatikzylinder; Nach Kerneinstellung manuell schließen ist fertig. |
||
3 |
ELEKTRISCHE WAHLEN |
EIN MANIPULATOR LD5540-D |
ZWEI MANIPULTORS LD5540-S |
|
|
|
|
3,1 |
NOTSTROM-KONTAKTGEBER |
1 |
|
|
Mit Notausknöpfen; zum Sicherheitszweck: es gibt automatische verschlossene Türen und komplette Zauneinheit. |
|
|
3,2 |
SPEZIELLE KABEL |
10 M |
|
|
|
|
|
4 |
STERBEN WAHLEN |
EIN MANIPULATOR LD5540-D |
ZWEI MANIPULTORS LD5540-S |
4,1 |
STERBEN FLANSCHE |
|
|
4,2 |
TEMPERATURMESSUNG DER WÜRFEL |
Pid-Steuerung |
|
4,3 |
TEMPERATURMESSUNGS-GRAPHITbad |
Pid-Steuerung |
|
4,4 |
PUMPEN-STROMKREIS FÜR UNUNTERBROCHENE REINIGUNG DES GRAPHITbades |
|
|
4,5 |
Max. Die Dimensions |
550*400mm |
|
4,6 |
Max. Die Thickness |
2-70mm |
|
4,7 |
Öffnungshub Max. Die |
370mm |
|
4,8 |
Max. Die Weight |
200KG |
|
4,9 |
Max. Kraft von sterben zu schließen |
1500KG |
|
4,1 |
Max. Kraft des Ejektors |
500KG |
|
4,11 |
Max. sterben Ejektorschlagmann |
50mm |
|
5 |
BRENNGAS-WAHLEN |
EIN MANIPULATOR LD5540-D |
ZWEI MANIPULTORS LD5540-S |
5,1 |
Propan-Druck |
0,5 Stange |
|
5,2 |
Propanfluß |
0,225 m3/h |
|
6 |
HILFSwahlen |
EIN MANIPULATOR LD5540-D |
ZWEI MANIPULTORS LD5540-S |
6,1 |
Ausrüstungs-Größe: L*W*H |
6500*6000*3400mm |
7000*7000*3687mm |
6,2 |
Gesamtgewicht |
13T |
|
6,3 |
Gesamtleistung |
125KW |
180KW |
6,4 |
Betriebsspannung |
380V |
380V |
